LoRaWANエネルギー メートルのIoTの無線電信壁に取り付けられた3段階の電気メートル
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 名前 | Lorawan IoTのスマートな電気エネルギーのメートル | 材料 | プラスチック |
|---|---|---|---|
| 通信プロトコル | DL/T645-2007 |
色 | オフホワイト |
| 構造 | 壁に取り付けられた | 機能 | 活動的なアップロード/対面透明な伝達 |
| プロダクト | 単一/3段階スマートなエネルギー メートル | カスタム化 | OEM/ODM |
| 標準 | IEC62053-21、DL/T645-2007 | 評価される電圧国連 | 220V/3*220v/380v |
| 電力網の頻度 | 50Hz | 作動の電圧 | 80%国連| 115%の国連 |
| 評価される現在の限界のib | 5A | 最高の流れImax | 80A/100A |
| 現在の開始 | 0.4% Ib | 結合性の議定書 | NBiot/LoraWan |
| ハイライト | プラスチックLoRaWANエネルギー メートル,壁に取り付けられたLoRaWANエネルギー メートル,IoT 3段階の電気メートル |
||
製品の説明

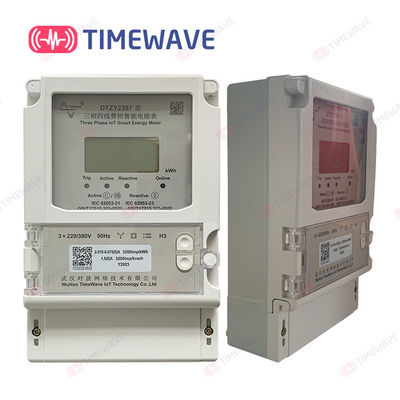

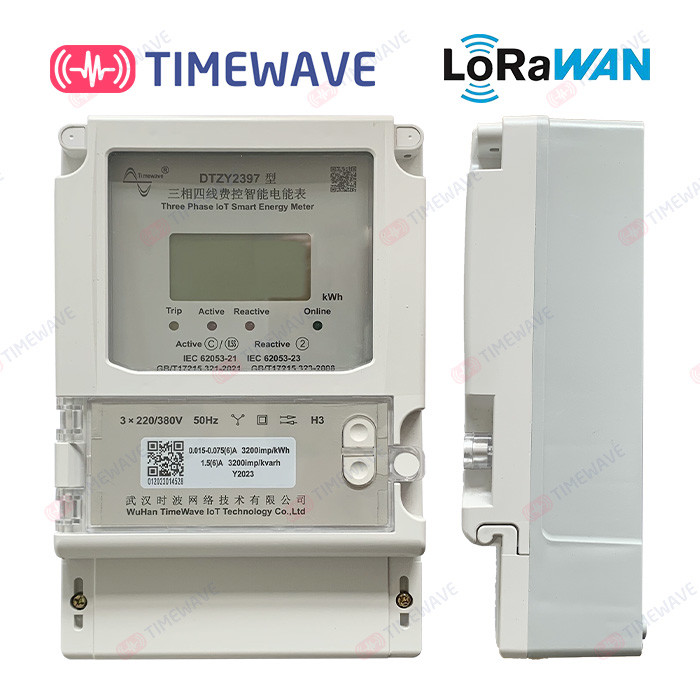

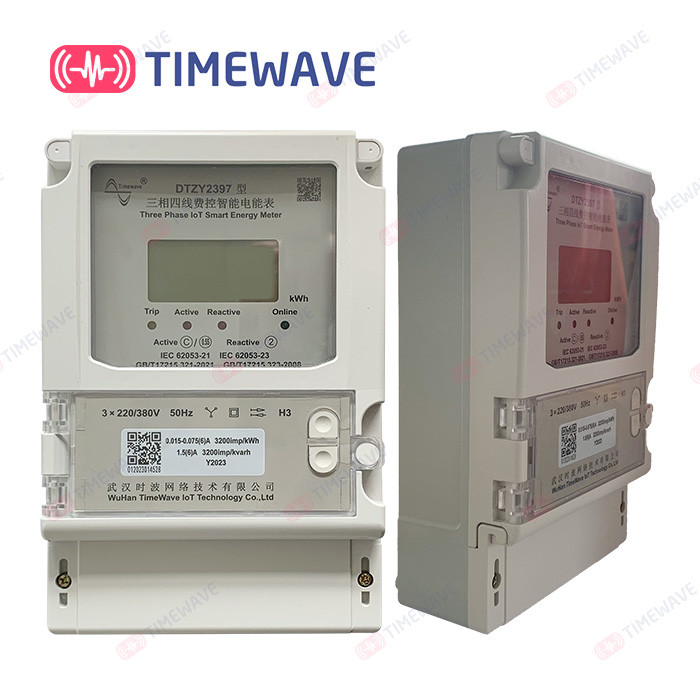

エネルギー測定のための三相LCDデジタル表示装置のLora無線Lorawan IoTのスマートな電気エネルギーのメートル
- プロダクト概観
DTZY2397三相四線式充満制御理性的な電気エネルギーのメートルは理性的でハイテクな遠隔電気エネルギーのメーターで計るプロダクトの新しい世代である。それはMCU+measurementの破片の技術に基づいている。大規模のデジタル信号処理の破片は採用される。それは電気エネルギーのメートルおよび中国の電力の標準の関連したインターナショナル（IEC）の標準に従って設計され、製造される。LoRaWAN/CAT1/Bluetoothの無線通信モジュールによって、コミュニケーション間隔およびネットワーキング問題は解決する。それに高精度、低い電力の消費およびよい安定性の特徴がある。配分管理の近代化の重要な部分は複雑なケーブルで通信しないで実現することができる。それは都市の三相交流電力の測定で広く利用される、郊外または工場および企業。
- 機能および特徴
1. メーターで計る肯定的で活動的で、否定的な能動態およびABCは段階の活動的な電気エネルギー機能を裂いた。それは現在のワット時のメートルのABCの電圧、現在の、総および三相アクティブな電源、総および三相力率、頻度および他のオペレーティング パラメータおよび状態測定し、貯え、表示できる。それは保護機能に積み過ぎることを持っている。
2. 電源遮断の遠隔および伝送機能:ユーザーの負荷回路を断ち切るRS485および他の通信用インタフェースを通して命令を電源遮断に送りなさい。またはユーザーの負荷回路を接続する送電命令を送りなさい。
3. 活動的なアップロード/対面透明な伝送機能:積極的にLoRaWAN/CAT1/Bluetoothの（任意）無線ネットワークを通して対応するプラットホームにデータを送信しなさい。デフォルト間隔は4時間である（settable）。
- 指定及び技術的な変数
|
資格 |
三相直接メートル |
三相CTのメートル |
|
標準 |
IEC62053-21、DL/T645-2007 |
|
|
評価される電圧 |
3×220/380V |
3×220/380V |
|
作動の電圧範囲 |
80%-115% |
80%-115% |
|
評価される流れの限界Ib |
5A |
1.5A |
|
最高の流れ:Imax |
100A |
6A |
|
現在の開始 |
0.4% Ib |
0.2% Ib |
|
パワー消費量 |
コミュニケーションstate≤3Wの非コミュニケーションstate≤1.5W、 |
|
|
電力網の頻度 |
50Hz |
50Hz |
|
周波数範囲 |
±2% |
±2% |
|
活動的な測定の正確さ |
クラス1/B |
クラス0.5、S/C |
|
反応測定の正確さ |
クラス2 |
クラス2 |
|
活動的な脈拍の定数 |
400 （小鬼/KWH） |
3200 （小鬼/KWH） |
|
反応脈拍の定数 |
400 （小鬼/KWH） |
3200 （小鬼/KWH） |
|
時計の精密 |
±0.5S/d （23℃） |
±0.5S/d （23℃） |
|
正常な実用温度範囲 |
-40° C | +70° C |
-40° C | +70° C |
|
極度な実用温度範囲 |
-40° C | +70° C |
-40° C | +70° C |
|
交通機関および保管温度の範囲 |
-40° C | +70° C |
-40° C | +70° C |
|
電力損失 |
<1> |
<1> |
|
時間こと停電の時計ジャム |
>24h |
>24h |
|
RS485インターフェイス |
デフォルトは2400bpsである。 1200bps、2400bps、4800bpsおよび9600bpsは利用できた |
|
|
LoRaWANの頻度 |
CN470、RU864、IN865、EU868、US/AU915、KR920、AS923_1/2/3/4、 注文チャネル |
|
- 表示記述
メートルは力の後で十分に表示され、次に総活動的なエネルギーKWHおよび総力kWを次々と表示する。
完全な表示合計のアクティブな電源の合計力
LCDのフル スクリーン表示0.08kWh 0.0396kW
- 配線図
普遍的な現在の末端の配線図
三相四線式相互インダクタンス テーブルの配線図
メートルのテーブルを通して三相四線式の配線図まっすぐに

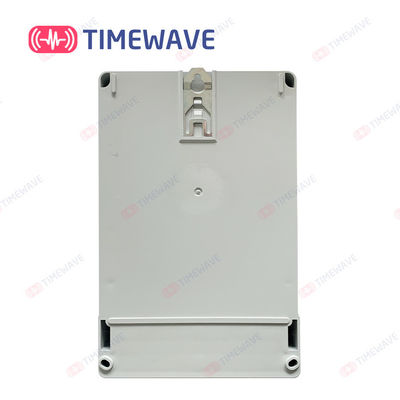

- 取付け
配線の生きている取付けは厳しく禁止される!
電気のメートルはできる限り屋内で取付けられる。特別な器械箱の保護は屋外の取付けのために使用される。設置底板は振動への強い耐火性の壁で容易固定され。メートルが取付けられている周囲の空気に腐食性のガスがあってはならない。塵、塩スプレー、等を避けなさい。
電気のメートルを使用した場合、配線はメートルの尾カバーの配線図に従って厳しく行なわれなければならない。末端の座席に接続される鉛のために銅線を使用することを推薦する。末端の座席の固定鉛のねじは電気のメートルを悪い接触および熱することが原因で燃やすことを避けるようにきつく締められるべきである。
