x商品の詳細
| プロダクト | 単一/3段階スマートなエネルギー メートル | カスタム化 | OEM/ODM |
|---|---|---|---|
| 段階 | 単一 | 標準 | IEC62053-21、DL/T645-2007 |
| 電力網の頻度 | 50HZ | 評価される電圧国連 | 220V/3*220v/380v |
| 作動の電圧 | 80%国連| 115%の国連 | 評価される現在の限界のib | 5A |
| 最高の流れImax | 80A/100A | 現在の開始 | 0.4% Ib |
| 結合性の議定書 | NBiot/LoraWan | LoraWanの頻度 | CN470、RU864、IN865、EU868、US/AU915、KR920、AS923_1/2/3/4の注文チャネル |
| ハイライト | PLC LoRaWANエネルギー メートル,ODM LoRaWANエネルギー メートル,IOTの単一フェーズのデジタル エネルギー メートル |
||
製品の説明

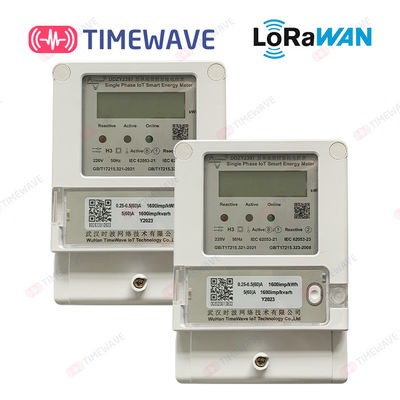

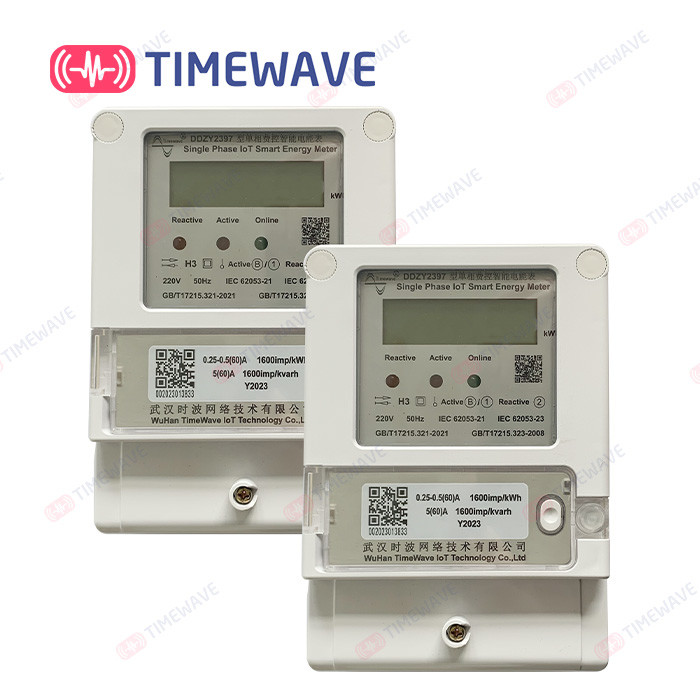

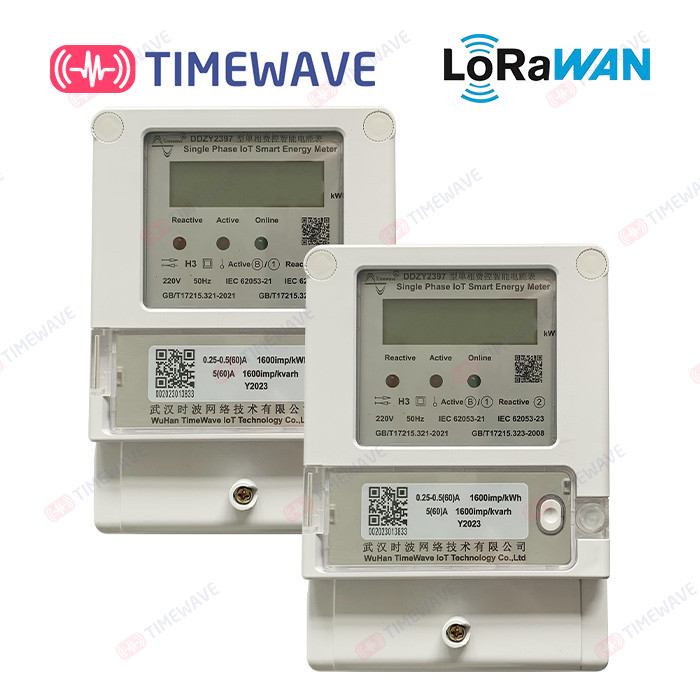

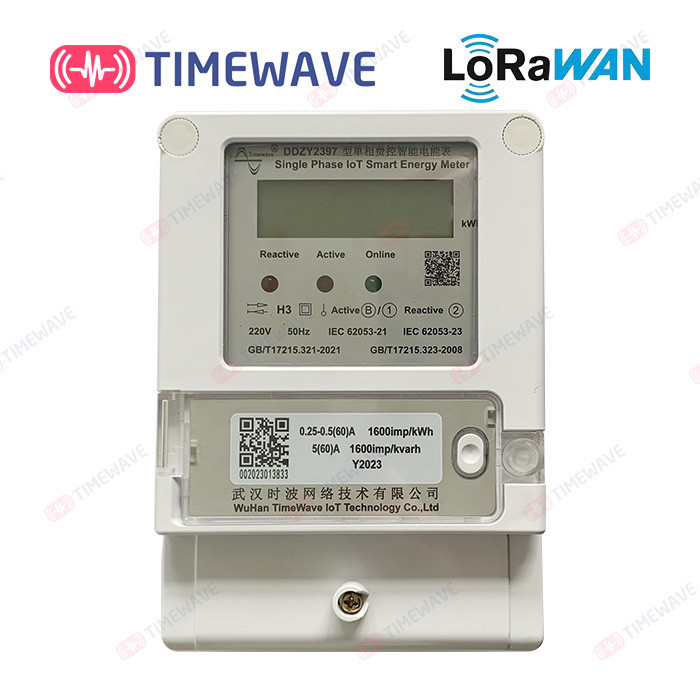

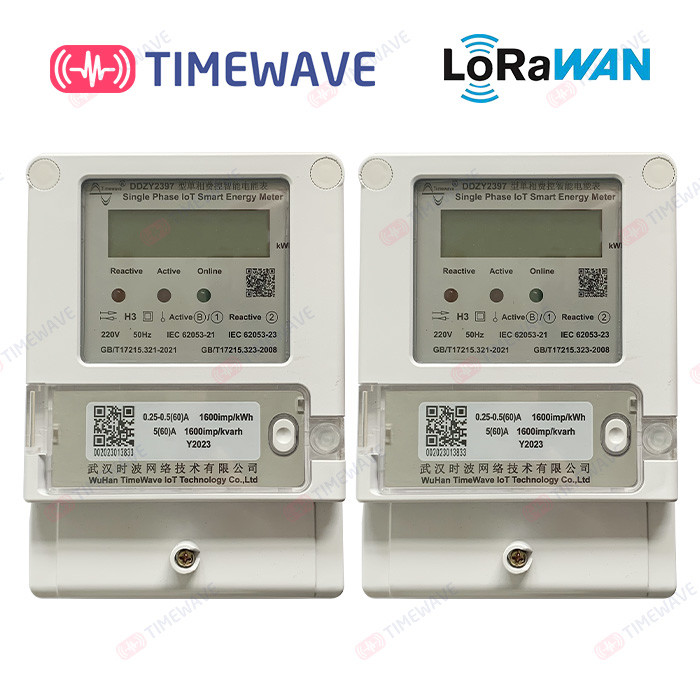

スマートな単一フェーズデジタル エネルギー メートルplcのlorawan電気メートル
単相IOTスマートなエネルギー メートル
電気のメートルの操作指示
1. 概観
理性的な電気のメートルに電気エネルギーの測定、力変数測定、時分割の測定、実時間凍結、オン・オフ制御、LoRaWANおよび単相パワー消費量の機会のために適しているRS485コミュニケーションの機能が等ある。
2. 主要な技術索引
| 資格 | 単一フェーズの直接テーブル |
| 標準 | IEC62053-21、IEC62052-11、DL/T645-2007 |
| 評価される電圧国連 | 220V |
| 作動の電圧範囲 | 80%国連~115%国連 |
| 評価される現在の限界のib | 5A |
| 最高の流れ:Imax | 80A |
| 現在の開始 | 0.4% Ib |
| 電力網の頻度 | 50Hz |
| 周波数範囲 | ±2% |
| 活動的な測定の正確さ | クラスB/1 |
| 反応測定の正確さ | クラス2 |
| 活動的な脈拍の定数 | 1600 （小鬼/KWH） |
| 反応脈拍の定数 | 1600 （小鬼/kvarh） |
| 時計の精密 | ±0.5S/d （23℃） |
| 正常な実用温度範囲 | -25℃~+55℃ |
| 極度な実用温度範囲 | -40℃~+70℃ |
| 交通機関および保管温度の範囲 | -40℃~+70℃ |
| 電力損失 | <1.5W、10VA |
| 時間こと停電の時計ジャム | >24h |
| RS485インターフェイス | デフォルト2400bps、1200bps、2400bps、4800bpsおよび9600bpsは任意である |
| LoraWanの頻度 | CN470、RU864、IN865、EU868、US/AU915、KR920、AS923_1/2/3/4の注文チャネル |
3. 主義は作用する
3.1. それに測定が先にあり、活動的なエネルギー機能を逆転させる。電気エネルギーは先端、ピーク、平たい箱および谷のような期間の電気エネルギーそして総電気エネルギーのために別に集まり、いつも貯えられるべきである。そしてそれはまた前の12か月の力を貯え、表示できる。
3.2. それは現在の電気のメートルの電圧、力現在、力率、頻度および他のオペレーティング パラメータおよび状態測定し、貯え、表示できる。そしてそれは保護機能に積み過ぎることを持っている。
3.3. 任意にプログラムすることができる率および期間の別のセットは一定の時間ポイントで使用されるへ開始である場合もある期間および2組の率が（の谷鋭く、ピーク、平ら）あり。微分時間の期間の各セットは1年間少なくとも2つの時間帯と置くことができる。少なくとも14期限は24時間以内に置くことができる。最低の期限間隔は15分である。期限はゼロ ポイントを渡って置くことができる。
3.4. それによってに即時の凍結の毎日凍っている規則的な凍結のような凍結機能が、あったり凍り、時間の凍結が一致した。
3.5. それにゼロ清算、プログラミング、力、ブレーキ校正される、等を引っ張ることおよび閉めることのようなでき事の録音の機能がある。
3.6. 遠隔切断および送電機能。電源遮断に命令はRS485のような通信用インタフェースを通してユーザーの負荷ループを断ち切る出される;またはユーザーの負荷ループをつける送電の指示を出しなさい。
3.7. 活動的なアップロード/二方向の透明な伝送機能。積極的にアップロード4時間のデフォルト間隔のLoRaWANの無線ネットワークを通した対応するプラットホームへのデータ、（settable）。
3.8. メートルが動力を与えられ、LoRaWANモジュールがネットワークに接続される後、メートルは自動的に目盛りが付いている。
4. 操作の宣言
LCDのフル スクリーン表示図式的な図表（の上で示されている）
4.2. 電気のメートルはLCDによって表示される
特定の表示項目は次の通りリストされている:
| いいえ。 | LCD図 | 説明しなさい |
| 1 | | それを示すことができる特性: 現在の、前の月、さまざまな率の電力消費前の12か月の累計のそして電力消費。 |
| 2 | | データ表示および対応する単位の記号 |
| 3 | | 1) コミュニケーション 2) 逆の電源作動表示 3) ①②は期間セット1および2を表す 4) 電池またはsupercapacitorの電圧の不足電圧の徴候 5) プログラミングの状況表示を許可しなさい 6) パスワード証明の間違いの徴候の3回 |
| 4 | T1 T2 T3 T4 | 示す現行料率の状態（ピーク谷）を |
| 5 | ---- ---- | ----リレー国家はついている ----リレー国家は消えている |
4.3. 自動運転表示灯ランプ
電気のメートルは脈拍の表示燈として明るい、長命LEDを使用する。
それにアクティブな電源の脈拍の表示燈がある:アクティブな電源を測定した場合赤い、通常、点滅する出かけ。
LoRaWAN/NB-I o T/C at.1モジュールの自動運転表示灯:緑。常にオンラインを示し、点滅はオンラインになることを示す。
5. 出現の記述および設置配線
5.1. 装備図（単位:mm）
5.2. 配線図
これらの、5,6は反応パルス出力機構である。7,8は活動的なパルス出力機構である。9,10は多機能のクロック出力である。そして11,12はRS485出力である。
5.3. 取付け
配線の生きている取付けは厳しく禁止される!
電気のメートルはできる限り屋内で取付けられる。特別な器械箱の保護は屋外の取付けのために使用される。設置底板は振動への強い耐火性の壁で容易固定され。メートルが取付けられている周囲の空気に腐食性のガスがあってはならない。塵、塩スプレー、等を避けなさい。
電気のメートルを使用した場合、配線はメートルの尾カバーの配線図に従って厳しく行なわれなければならない。末端の座席に接続される鉛のために銅線を使用することを推薦する。末端の座席の固定鉛のねじは電気のメートルを悪い接触および熱することが原因で燃やすことを避けるようにきつく締められるべきである。
6. 交通機関および貯蔵
電流計は元の包装の条件の下で運ばれ、貯えられなければならない。プロダクトは2010年に同様に規定された器械交通機関および貯蔵およびテスト方法のためのGB/T 25480-2010の基本的な環境条件に従って交通機関および荷を解くことの間にひどく影響を与えられなかったりし、運ばれ、そして貯えられる。プロダクトは倉庫で貯えられるべきで、プラットホーム フレームに置いた。積み重ね高さは5つの層を超過しない。腐食性のガスは貯えられた環境にない。
ユーザーが交通機関、貯蔵および設置操作の指定に従い、製造業者の鉛のシールがそれでも完全なら。質問題があれば、私達の会社は配達日からの18か月以内の自由な修理か取り替えを電気のメートル担当する。
プロダクト、私達の会社の道具の一生周期の間すべての電気のメートル プロダクトのための「3つの保証」、必要な維持およびサービスを提供する。装置の配線図のおよび必要な技術的な文書およびデッサン提供。ユーザーの条件に従って、維持人員およびオペレータに必要な訓練を提供しなさい。訓練資料を提供する、およびソフトウェアを規則的に更新し、無料なアップ グレードを提供するため。
プロダクト ユーザーのサービス要求を受け取った後、私達の会社は12時間以内に答える。
